Lab 117 – Network Monitoring System (PRTG)

Pada lab sebelumnya kita telah belajar NMS menggunakan WhatsUp Gold. Selanjutnya pada lab ini kita akan belajar NMS menggunakan PRTG. Bedanya apa sih? silahkan disimpulkan sendiri setelah belajar lab ini ya.. :D.
Adapun jaringan yang akan kita monitoring pada lab ini sama dengan jaringan yang kita buat pada lab NMS WhatsUp Gold. Silahkan merujuk pada lab tersebut untuk setup jaringannya. Berikut topologi yang akan kita gunakan
Gambar 1 Topologi jaringan
Diasumsikan jaringan sudah tersetup dengan baik dan windows sudah bisa melakukan ping ke R1, R2, dan R3.
Lanjut kita install PRTG nya. Silahkan download disini. Untuk cara installnya tinggal next next saja. Berikut tampilan awal PRTG
Gambar 2 Tampilan awal PRTG
Sebelum melanjutkan konfigurasi PRTG, kita harus mengaktifkan SNMP pada ketiga router terlebih dahulu
Gambar 3 Aktifkan SNMP Server R1
Gambar 4 Aktifkan SNMP Server R2
Gambar 5 Aktifkan SNMP Server R3
Oke sekarang kita konfigurasi di PRTG.
Gambar 6 Konfigurasi PRTG
Gambar 7 Konfigurasi PRTG
Gambar 8 Konrigurasi PRTG
Gambar 9 Konfigurasi PRTG
Gambar 10 Konfigurasi PRTG
Selanjutnya PRTG akan melakukan discovery SNMP terhadap device yang kita konfigurasikan. Dalam hal ini adalah R1. Jika discovery berhasil, maka kita akan diminta untuk memilih interface yang ingin kita monitoring seperti berikut. Kita centang pada interface yang aktif saja
Gambar 11 Konfigurasi PRTG
Gambar 12 Konfigurasi PRTG
Berikut tampilan setelah kita selesai memasukkan R1 ke PRTG
Gambar 13 Hasil setup PRTG
Lakukan hal yang sama seperti diatas untuk memasukkan R2 dan R3. Untuk menambahkan device, kita bisa menekan tombol add berikut
Gambar 14 Setup device baru
Berikut tampilan setelah kita selesai setup R1, R2, dan R3
Gambar 15 Hasil setup R1,R2, dan R3
Oke.. untuk pengujian, kita coba lakukan test ping dari windows ke R3 dengan parameter -l 100 yang artinya paket yang kita kirim 1000 byte.
Gambar 16 Ping dari windows ke R3
Kita coba lihat di PRTG nya,
Gambar 17 Tampilan trafic PRTG
Perhatikan bahwa saat ini PRTG sudah berhasil menangkap trafiknya.
Oke jadi gimana? bisa kan menarik kesimpulan perbedaan antara WhatsUp Golde dengan PRTG? oke oke selamat belajar dan jangan lupa berbagi ya..

Lab 117 – Network Monitoring System (PRTG)

Pada lab sebelumnya kita telah belajar NMS menggunakan WhatsUp Gold. Selanjutnya pada lab ini kita akan belajar NMS menggunakan PRTG. Bedanya apa sih? silahkan disimpulkan sendiri setelah belajar lab ini ya.. :D.
Adapun jaringan yang akan kita monitoring pada lab ini sama dengan jaringan yang kita buat pada lab NMS WhatsUp Gold. Silahkan merujuk pada lab tersebut untuk setup jaringannya. Berikut topologi yang akan kita gunakan
Gambar 1 Topologi jaringan
Diasumsikan jaringan sudah tersetup dengan baik dan windows sudah bisa melakukan ping ke R1, R2, dan R3.
Lanjut kita install PRTG nya. Silahkan download disini. Untuk cara installnya tinggal next next saja. Berikut tampilan awal PRTG
Gambar 2 Tampilan awal PRTG
Sebelum melanjutkan konfigurasi PRTG, kita harus mengaktifkan SNMP pada ketiga router terlebih dahulu
Gambar 3 Aktifkan SNMP Server R1
Gambar 4 Aktifkan SNMP Server R2
Gambar 5 Aktifkan SNMP Server R3
Oke sekarang kita konfigurasi di PRTG.
Gambar 6 Konfigurasi PRTG
Gambar 7 Konfigurasi PRTG
Gambar 8 Konrigurasi PRTG
Gambar 9 Konfigurasi PRTG
Gambar 10 Konfigurasi PRTG
Selanjutnya PRTG akan melakukan discovery SNMP terhadap device yang kita konfigurasikan. Dalam hal ini adalah R1. Jika discovery berhasil, maka kita akan diminta untuk memilih interface yang ingin kita monitoring seperti berikut. Kita centang pada interface yang aktif saja
Gambar 11 Konfigurasi PRTG
Gambar 12 Konfigurasi PRTG
Berikut tampilan setelah kita selesai memasukkan R1 ke PRTG
Gambar 13 Hasil setup PRTG
Lakukan hal yang sama seperti diatas untuk memasukkan R2 dan R3. Untuk menambahkan device, kita bisa menekan tombol add berikut
Gambar 14 Setup device baru
Berikut tampilan setelah kita selesai setup R1, R2, dan R3
Gambar 15 Hasil setup R1,R2, dan R3
Oke.. untuk pengujian, kita coba lakukan test ping dari windows ke R3 dengan parameter -l 100 yang artinya paket yang kita kirim 1000 byte.
Gambar 16 Ping dari windows ke R3
Kita coba lihat di PRTG nya,
Gambar 17 Tampilan trafic PRTG
Perhatikan bahwa saat ini PRTG sudah berhasil menangkap trafiknya.
Oke jadi gimana? bisa kan menarik kesimpulan perbedaan antara WhatsUp Golde dengan PRTG? oke oke selamat belajar dan jangan lupa berbagi ya..

Lab 116 – Network Monitoring System (WhatsUp Gold)

Sebagai network engineer, kita diharuskan untuk melakukan monitoring terhadap jaringan yang telah kita bangun. Tujuan utama dari monitoring ini adalah untuk meminimalisir kemungkinan jaringan down dalam jangka waktu yang lama.
Dengan melakukan monitoring jaringan, maka kita akan tahu dengan sangat cepat jika sewaktu-waktu jaringan kita down. Sehingga kita bisa melakukan penanganan terhadap kerusakan dalam jaringan dengan cepat.
Ada beberapa aplikasi yang dapat kita gunakan untuk melakukan monitoring jaringan ini. Salah satu aplikasi yang dapat kita gunakan adalah whatsup gold.
Pada lab ini kita akan menggunakan topologi seperti berikut

Gambar 1 Topologi jaringan
Pada lab sebelumnya kita telah belajar mengkonfigurasikan windows dengan gns3. Pada topologi ini kita akan menjalankan routing OSPF agar seluruh router bisa di ping dari windows (host).
Kenapa harus bisa di ping dari host? karena jika kita ingin melakukan monitoring terhadap suatu device, maka device tersebut harus bisa kita ping terlebih dahulu.
Oke langsung saja kita lakukan konfigurasi pada R1, R2, dan R3. Pertama kita hanya akan mengkonfigurasikan IP Address saja.
Gambar 2 Konfigurasi ip address R1
Gambar 3 Konfigurasi IP Address R2
Gambar 4 Konfigurasi ip address R3
Selanjutnya kita konfigurasikan OSPF pada seluruh router agar seluruh router bisa di ping dari windows
Gambar 5 Konfigurasi OSPF di R1

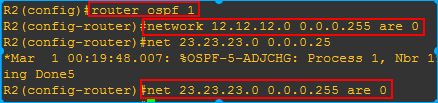

Gambar 6 Konfigurasi OSPF di R2
Gambar 7 Konfigurasi OSPF di R3

Sekarang kita konfigurasi IP Address di windows,

Gambar 8 Konfigurasi ip address di windows

Sekarang kita coba lakukan ping dari windows ke R1, R2, dan R3

Gambar 9 Ping dari windows ke seluruh router
Oke sampai saat ini kita sudah selesai konfigurasi jaringannya. Sekarang kita install whatsup gold nya. Silahkan download aplikasinya disini
Gambar 10 Install whatsup gold
Untuk cara installnya tinggal next next aja. Berikut tampilan utama whatsup gold setelah selesai install
Gambar 11 Tampilan utama whatsup gold

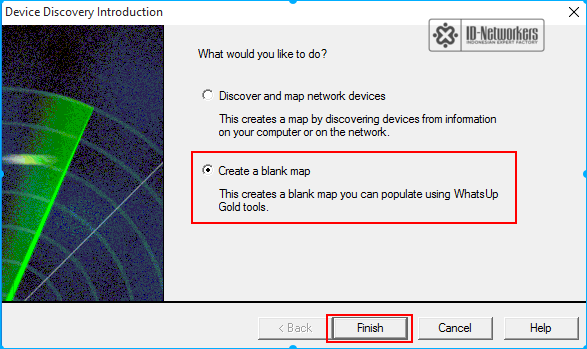

Gambar 12 Konfigurasi whatsup gold
Gambar 13 Konfigurasi whatsup gold

Selanjutnya silahkan masukkan sejumlah router yang ingin kita monitoring,

Gambar 14 Konfigurasi whatsup gold

Lakukan konfigurasi pada masing-masing router

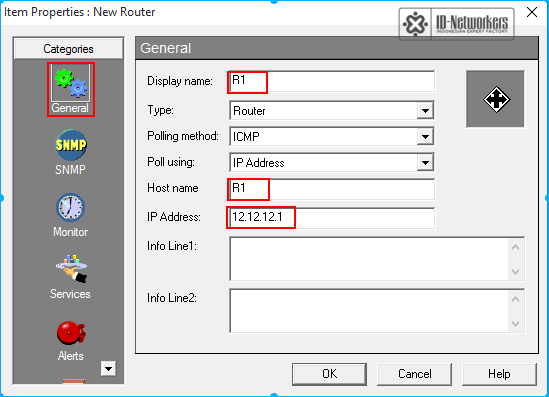

Gambar 15 Konfigurasi untuk R1
